Auto Draw Command

Auto Draw Command 是一种其编辑器节点会被自动绘制的 Command，包括字段、in-point 和 out-point。效果就像我们在 Inspector 中使用 MonoBehaviour 或 ScriptableObject 时一样。

如果想把自定义的 Command 声明为 Auto Draw Command，需要在类声明中实现 ICommandAutoDraw 接口。从 1.6.0 版本开始，当你通过 Assets 菜单选择 Create -> Sequine -> C# Command Script 来创建脚本时，这个接口会被自动添加。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Calcatz.Sequine;
using Calcatz.CookieCutter;

[System.Serializable]
[RegisterCommand("Custom/My Command", typeof(SequineFlowCommandData))]
public class MyCommand : Command, ICommandAutoDraw
{

    public override void Execute(CommandExecutionFlow _flow)
    {
        //Your logic here... (Before Exit Method)
        Exit();
    }

}

字段

任何 public 字段，或使用 [SerializeField] 声明的字段，都会被自动绘制。

...
public class MyCommand : Command, ICommandAutoDraw
{

    public string myString;

...
}

String Field

这同样适用于嵌套的可序列化类。

...
public class MyCommand : Command, ICommandAutoDraw
{

    public override float nodeWidth => 275f;

    [System.Serializable]
    public class ClassA
    {
        public int myInt;
        public float myFloat;
        public ClassB bInstance;
    }

    [System.Serializable]
    public class ClassB
    {
        public bool myBool;
        public Vector2 myVector;
    }

    public string myString;
    public ClassA aInstance;
...
}

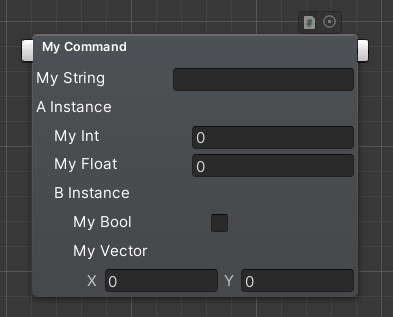

Nested Field

实验性功能

数组字段也可以被自动绘制，不过这仍然属于实验性功能。它实际上并不支持数组（System.Array），而是需要使用 List。此外，还存在一些已知问题和限制：

无法撤销元素的重新排序
多层嵌套字段（类中再包含类）虽然可以被正确绘制，但修改的值不会生效
目前不支持嵌套数组

public class MyCommand : Command, ICommandAutoDraw
{
...
    public List<ClassB> bArray;
...
}

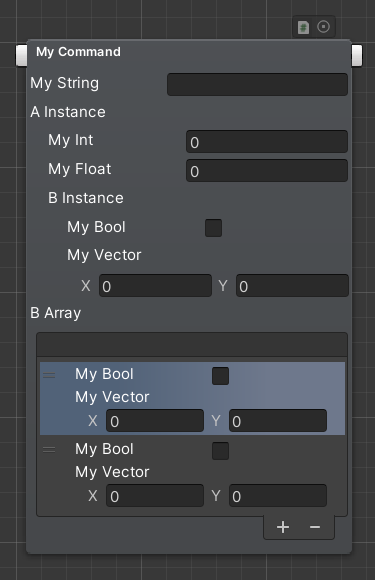

Array Field

提示

或者，如果需要向 Command 传递数组，我们也可以创建一个包含该数组的组件（MonoBehaviour）或资源（ScriptableObject），然后把这个组件或资源传递给 Command。也就是说，在 Command 类中，不再声明数组字段，而是改为使用组件或资源字段。

Property In-Points

我们不一定只能从字段本身获取数值，也可以把它声明为一个 in-point，这样数值就可以从其他 Command Node 的 in-point 传入。实现方式是在字段声明上方添加 [PropertyInPoint(inputIndex)] 特性。

当 in-point 被连接时，数值输入框会消失，这表示原本字段中的值会被忽略，改为使用来自已连接 Command Node 的动态值。

...
public class MyCommand : Command, ICommandAutoDraw
{
..
    [PropertyInPoint(0)]
    public string myString;
...
}

Property In-Point

不仅可以把 [PropertyInPoint(inputIndex)] 特性用于字段，我们也可以把它加在方法或属性的声明上。由于方法和属性本身不可序列化，并且拥有自己的取值逻辑，因此这个 in-point 会变成一个纯粹的 in-point，而不会再绘制数值输入框。

...
public class MyCommand : Command, ICommandAutoDraw
{
..
    [PropertyInPoint(0)]
    public string myString;

    [PropertyInPoint(1)]
    public string pureInPointString { get { return "abc"; } }

    [PropertyInPoint(2)]
    public int GetIntegerValue() { return 5; }

...
}

Pure Property In-Point

需要注意，in-point 的绘制顺序不一定按照索引顺序排列，而是按照字段在类中的声明顺序来绘制。不过如果是方法或属性，那么它们会优先于字段被绘制，也就是会排在这些带输入框的 in-point 之前。

在运行时使用 Property In-Point

在运行时，如果需要获取 in-point 的值，我们可以使用 GetInput 方法，并传入 _flow 与 _index 参数，其中 _index 是该 in-point 的索引。这样会从已连接的 Command 中获取数值；如果没有连接，则默认会从对应的字段、方法或属性中取得该值。

...
public class MyCommand : Command, ICommandAutoDraw
{
...
    public override void Execute(CommandExecutionFlow _flow)
    {
        string myStringValue = GetInput<string>(_flow, 0);
        string pureInPointStringValue = GetInput<string>(_flow, 1);
        int integerValue = GetInput<int>(_flow, 2);

        Debug.Log("Values: " + myStringValue + ", " + pureInPointStringValue + ", " + integerValue);

        Exit();
    }

}

输入优化

默认情况下，由于使用了 ICommandAutoDraw 和 [PropertyInPoint(inputIndex)]，GetInput 可以直接开箱即用。获取到的值类型是 object（System.Object），而将它转换为其他类型会涉及 boxing，这会带来轻微的性能开销。

如果只是偶尔调用一次，这种开销可以忽略。但如果该 Command 会被高频调用，那么建议通过直接获取值的方式来避免 boxing。

...
public class MyCommand : Command, ICommandAutoDraw
{
...
    public override void Execute(CommandExecutionFlow _flow)
    {
        string myStringValue = IsInputConnected(0) ? GetConnectedInputValue<string>(_flow, 0) : myString;
        string pureInPointStringValue = IsInputConnected(1) ? GetConnectedInputValue<string>(_flow, 1) : pureInPointString;
        int integerValue = IsInputConnected(2) ? GetConnectedInputValue<int>(_flow, 2) : GetIntegerValue();

        Debug.Log("Values: " + myStringValue + ", " + pureInPointStringValue + ", " + integerValue);

        Exit();
    }

}

Property Out-Points

我们可以在字段、方法或属性的声明上方添加 [PropertyOutPoint(outputIndex)] 特性来创建一个 out-point。

关于 Main Out-Points 我们会在下一节介绍，不过这里有一点非常重要：Property Out-Points 和 Main Out-Points 共用同一套输出索引顺序。因此，对于非 property 的 Command，也就是没有继承自 PropertyCommand 的类，索引为 0 的输出会被保留为默认的退出点。

...
public class MyCommand : Command, ICommandAutoDraw
{
...
    [PropertyOutPoint(1)]
    private float floatOutput = 20f;

    [PropertyOutPoint(2)]
    private string stringOutput { get { return "def"; } }

    [PropertyOutPoint(3)]
    private Vector3 GetVectorOutput() { return new Vector3(5, 5, 5); }
...
}

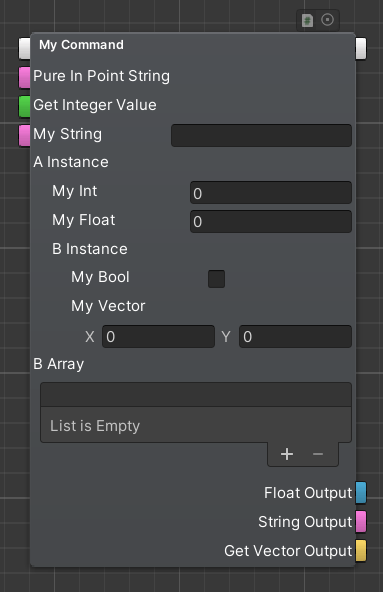

Property Out-Point

信息

为了让概念更清晰，获取输入本质上就是获取另一个 Command 的输出。in-point 与 out-point 的区别在于：in-point 是由 所属的 Command 本身 通过调用 GetInput 来获取的，而 out-point 则是由引用该 out-point 的 其他 Command 来获取。在底层实现中，GetInput 实际上会调用被连接 Command 的 GetOutput 方法。

输出优化

默认情况下，和我们之前在 in-point 中了解到的一样，由于使用了 ICommandAutoDraw 和 [PropertyOutPoint(outputIndex)]，获取输出可以直接使用。得到的值类型是 object（System.Object），在转换为其他类型时会涉及 boxing，因此会带来轻微的性能开销。

如果只是偶尔获取一次，这个开销几乎可以忽略。但如果该 Command 的输出会被高频读取，那么建议在 Command 的声明中加入输出类型的泛型参数，并重写 GetOutput 方法，以避免 boxing。

...
public class MyCommand : Command<float, string, Vector3>, ICommandAutoDraw
{
...
    [PropertyOutPoint(1)]
    private float floatOutput = 20f;

    [PropertyOutPoint(2)]
    private string stringOutput { get { return "def"; } }

    [PropertyOutPoint(3)]
    private Vector3 GetVectorOutput() { return new Vector3(5, 5, 5); }

    public override OneOf<float, string, Vector3> GetOutput(CommandExecutionFlow _flow, int _pointIndex)
    {
        switch (_pointIndex) {
            case 1:
                return floatOutput;
            case 2:
                return stringOutput;
            case 3:
                return GetVectorOutput();
            default:
                return default;
        }
    }
...
}

Main Out-Points

我们通过使用 [MainOutPoint(index, label)] 特性来添加 main out-point。

再次提醒，main 白色端口并不是用来传递数值的，它决定的是 Command 执行流程的顺序。

理解这一点后就会明白，这个特性并不需要依附在某个字段、属性或返回特定值的方法上。相反，它只能被添加在特定的被重写方法上，具体取决于这个 main out-point 是用于 替代出口，还是用于 并行流程。

出口 Out-Points

要创建一个出口 out-point，我们需要重写 GetNextOutputIndex 方法，并在该方法上方添加 [MainOutPoint(index, label)] 特性。如果需要多个出口，可以添加多个特性。

正如之前解释过的，要记住 property out-point 和 main out-point 共享同一套索引顺序。

GetNextOutputIndex 方法用于在调用 Exit 时决定接下来要执行哪个 Command。再提醒一次，一个 Command 只能通过一个 main out-point 退出。

下面是一个示例，其中 Command 会在索引 0、4 或 5 之间随机选择一个作为出口。

...
public class MyCommand : Command<float, string, Vector3>, ICommandAutoDraw
{
...
    private int randomExitIndex;

    [MainOutPoint(4, "Alternative Exit 1")]
    [MainOutPoint(5, "Alternative Exit 2")]
    public override int GetNextOutputIndex()
    {
        return randomExitIndex;
    }

    public override void Execute(CommandExecutionFlow _flow)
    {
...
        // Exit randomly either to index 0, 4, or 5
        int random = Random.Range(0, 3);
        if (random == 0) randomExitIndex = 0;
        else if (random == 1) randomExitIndex = 4;
        else randomExitIndex = 5;

        Exit();
    }
...
}

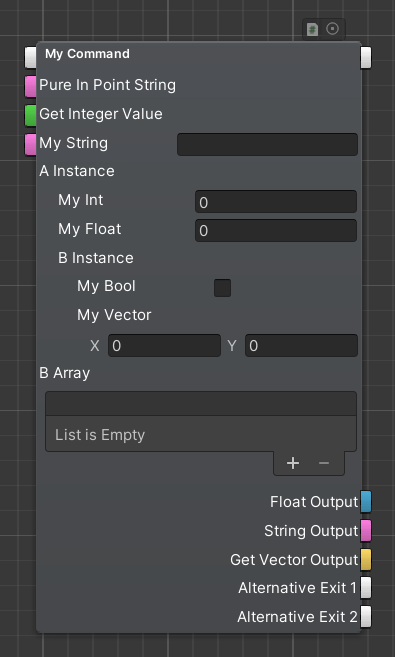

Exit Out-Point

并行 Out-Points

再次回顾前一章的内容，从技术上来说，我们可以通过并行流程让一个 Command 同时从多个 main out-point 退出。

要创建并行的 out-point，需要重写 Execute 方法，并在该方法上方添加 [MainOutPoint(index, label)] 特性。如果需要多个并行出口，可以添加多个特性。

信息

请注意，exit 和 parallel out-point 使用的是同一个 [MainOutPoint(index, label)] 特性。区分方式在于它被标注在 GetNextOutputIndex 还是 Execute 方法之上。这样设计是为了更直观，因为 GetNextOutputIndex 本身就是用于决定 Exit 时所采用的输出索引的位置。

...
public class MyCommand : Command<float, string, Vector3>, ICommandAutoDraw
{
...
    [MainOutPoint(6, "Parallel Example")]
    [MainOutPoint(7, "Parallel Wait for 5s")]
    public override void Execute(CommandExecutionFlow _flow)
    {
...
        RunSubFlow(6);
        WaitFor5Seconds();
...
    }

    private async void WaitFor5Seconds()
    {
        await Task.Delay(5000);
        RunSubFlow(7);
    }
...
}

与在替代出口与并行流程章节中介绍的手动方式相比，我们不再需要手动创建 SubFlowInfo。由于使用了 ICommandAutoDraw 和 [MainOutPoint(index, label)] 特性，这一步已经被自动处理好了。因此，我们只需要调用 RunSubFlow 方法即可。

另外，我们也可以在调用 RunSubFlow 时传入 label，而不是输出索引。这也意味着 main out-point 的 label 应当是唯一的。至于传入索引还是 label，可以根据个人偏好来决定。

...
public class MyCommand : Command<float, string, Vector3>, ICommandAutoDraw
{
...
    [MainOutPoint(6, "Parallel Example")]
    [MainOutPoint(7, "Parallel Wait for 5s")]
    public override void Execute(CommandExecutionFlow _flow)
    {
...
        RunSubFlow("Parallel Example");
        WaitFor5Seconds();
...
    }

    private async void WaitFor5Seconds()
    {
        await Task.Delay(5000);
        RunSubFlow("Parallel Wait for 5s");
    }
...
}

Parallel Out-Point

完整代码

MyCommand.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Calcatz.Sequine;
using Calcatz.CookieCutter;
using OneOf;
using System.Threading.Tasks;

[System.Serializable]
[RegisterCommand("Custom/My Command", typeof(SequineFlowCommandData))]
public class MyCommand : Command<float, string, Vector3>, ICommandAutoDraw
{

    public override float nodeWidth => 275f;

    [System.Serializable]
    public class ClassA
    {
        public int myInt;
        public float myFloat;
        public ClassB bInstance;
    }


    [System.Serializable]
    public class ClassB
    {
        public bool myBool;
        public Vector2 myVector;
    }

    [PropertyInPoint(0)]
    public string myString;

    [PropertyInPoint(1)]
    public string pureInPointString { get { return "abc"; } }

    [PropertyInPoint(2)]
    public int GetIntegerValue() { return 5; }

    public ClassA aInstance;

    public List<ClassB> bArray;


    [PropertyOutPoint(1)]
    private float floatOutput = 20f;

    [PropertyOutPoint(2)]
    private string stringOutput { get { return "def"; } }

    [PropertyOutPoint(3)]
    private Vector3 GetVectorOutput() { return new Vector3(5, 5, 5); }

    public override OneOf<float, string, Vector3> GetOutput(CommandExecutionFlow _flow, int _pointIndex)
    {
        switch (_pointIndex) {
            case 1:
                return floatOutput;
            case 2:
                return stringOutput;
            case 3:
                return GetVectorOutput();
            default:
                return default;
        }
    }

    private int randomExitIndex;

    [MainOutPoint(4, "Alternative Exit 1")]
    [MainOutPoint(5, "Alternative Exit 2")]
    public override int GetNextOutputIndex()
    {
        return randomExitIndex;
    }

    [MainOutPoint(6, "Parallel Example")]
    [MainOutPoint(7, "Parallel Wait for 5s")]
    public override void Execute(CommandExecutionFlow _flow)
    {
        string myStringValueBoxed = GetInput<string>(_flow, 0);
        string pureInPointStringValueBoxed = GetInput<string>(_flow, 1);
        int integerValueBoxed = GetInput<int>(_flow, 2);

        Debug.Log("Values Boxed: " + myStringValueBoxed + ", " + pureInPointStringValueBoxed + ", " + integerValueBoxed);

        string myStringValue = IsInputConnected(0) ? GetConnectedInputValue<string>(_flow, 0) : myString;
        string pureInPointStringValue = IsInputConnected(1) ? GetConnectedInputValue<string>(_flow, 1) : pureInPointString;
        int integerValue = IsInputConnected(2) ? GetConnectedInputValue<int>(_flow, 2) : GetIntegerValue();

        Debug.Log("Values: " + myStringValue + ", " + pureInPointStringValue + ", " + integerValue);

        RunSubFlow("Parallel Example");
        WaitFor5Seconds();

        // Exit randomly either to index 0, 4, or 5
        int random = Random.Range(0, 3);
        if (random == 0) randomExitIndex = 0;
        else if (random == 1) randomExitIndex = 4;
        else randomExitIndex = 5;

        Exit();
    }

    private async void WaitFor5Seconds()
    {
        await Task.Delay(5000);
        RunSubFlow("Parallel Wait for 5s");
    }

}
